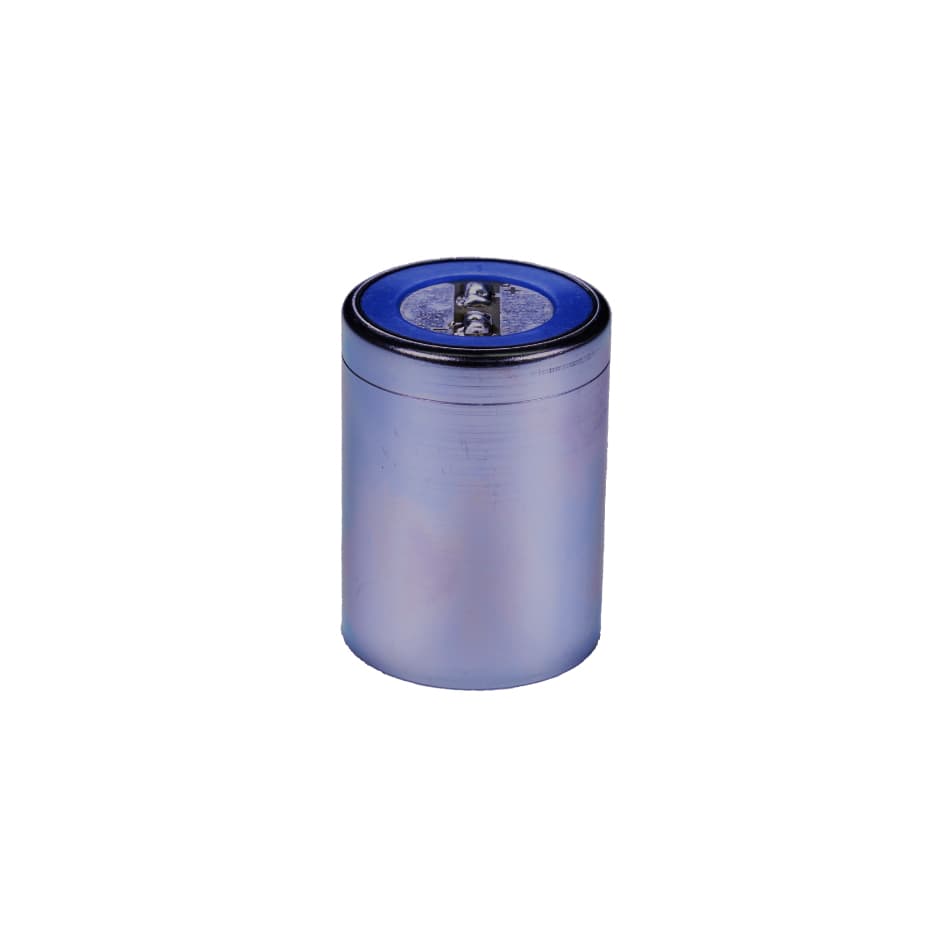

GS-One 低頻檢波器
產品詳情
GS-ONE LF 4.5Hz 和 5Hz 檢波器改進的靈敏度使這些單元件振動監測系統的設計與最新的 24 位數據采集系統的記錄擴展動態范圍和帶寬的能力兼容。
特征
移動質量：25.2g（0.889 盎司）
最大線圈偏移 pp：小于 3 毫米（0.120 英寸）
直徑為 30.5 毫米（1.2 英寸）
高度減去端子為 40.7 毫米（1.6 英寸）
重量為 131.00 克（4.60 盎司）
操作和儲存溫度范圍 -40 至 80°C
操作和儲存溫度范圍 -40 至 176°F
立式機械規格
移動質量 25.2 克 0.889 盎司
最大線圈偏移 pp 3 毫米 0.120 英寸
直徑 30.5 毫米 1.2 英寸
高度 40.7 毫米 1.6 英寸
重量 131 克 4.60 盎司
工作和存儲溫度范圍 –40°C 至 +80°C –40°F 至 +176°F
電氣規格
除非另有
說明，否則所有參數均在垂直位置 25°C 下指定。
開路靈敏度 2.55 V/in/s (100.4 V/m/s) +5%, –5%
頻率 5赫茲±0.5赫茲
雜散頻率 160 Hz 典型值
垂直失真 <0.15% 在 12 Hz 下以 0.7 in/s pp 測量
開路阻尼 0.31 到 0.45
線圈電阻 2450 Ω ±5%
20 kΩ 負載時的靈敏度 2.27 V/in/s (89.4 V/m/s) 典型值
20 kΩ 負載阻尼 0.67 典型值
線圈碰到終端擋塊時的傾斜角 垂直 30°
臥式機械規格
重量 131 克 <4.60>
除非
另有說明，否則所有參數均在水平位置 25°C 下指定。
水平失真 <0.15% 在 12 Hz 下以 0.7 in/s pp 測量
線圈碰到終端擋塊時的傾斜角 水平 8°
規格 (4.5 HZ)
最大線圈偏移 pp 3.05 毫米 0.120 英寸
高度 40.6 毫米 1.6 英寸
重量 131 克 4.62 盎司
開路靈敏度 2.55 V/in/s (100.4 V/m/s) +10%, –10%
頻率 4.5 赫茲 ±0.75 赫茲
雜散頻率 120 Hz 典型值
垂直失真 0.25% 典型值在 12 Hz 下以 0.7 in/s pp 測量
開路阻尼 0.42 ±0.10
20 kΩ 負載阻尼 0.735 典型值
線圈碰到終端擋塊時的傾斜角 垂直 24° 典型
操作和儲存溫度范圍 –40°C 至 +80°C –40°F 至 +176°F
水平失真 0.25% 典型值在 12 Hz 下以 0.7 in/s pp 測量
線圈碰到終點時的傾斜角度 5° 典型水平
